前言

汝窑位居宋代五大名窑之首，素有“汝窑为魁”的美誉，北宋官窑汝瓷存世量极少，自古便有“纵有家财万贯，不如汝瓷一片”的说法。如今市面上高仿汝窑层出不穷，单纯靠肉眼看釉色极易打眼。本文结合清凉寺窑址考古标本特征、传统目鉴经验、现代微观科学检测标准，从宏观直观鉴定、200-2000倍微观科学鉴定、综合判定逻辑与避坑要点三大板块，完整拆解北宋汝窑青瓷鉴定干货，新手也能快速看懂、精准避坑。

一、宏观直观鉴定

（一）器型：北宋宫廷制式，无臆造器

1.真品制式

北宋汝窑专为宫廷烧造，无民间日用粗器，器型全部依托仿古青铜礼器、宫廷文房陈设器打造。主流器型包含：洗、盘、水仙盆、纸槌瓶、胆瓶、三足尊、盏托。

宋代无大件汝窑陈设瓷，也无龙凤浮雕、人物造型等异形花器，市面上巨型汝窑赏瓶全部为现代臆造。真品整体线条内敛柔和、弧度过渡自然，器物转角挺拔不僵硬，器身与底足厚薄均匀一致，整体比例协调，无笨重臃肿、头重脚轻的问题。

2.工艺特征

采用手拉坯+局部模制复合成型工艺，器物内壁可见深浅不一、走向自然的手工拉坯旋纹，纹路无规律；区别于现代一体化模具量产。口沿微微外撇、圈足外翻弧度舒缓自然，符合宋代极简古朴的审美风格。

3.仿品破绽

现代高仿多采用注浆成型，器壁厚薄完全一致，线条呆板僵硬；大量出现宋代不存在的龙凤纹饰、人物雕塑、巨型赏瓶等臆造器；圈足外翻角度要么过大夸张，要么局促收紧，整体缺乏古瓷温润气韵。

（二）胎质：香灰胎

1.真品胎体

北宋汝窑胎土选用优质高岭土，经过反复淘洗、长时间陈腐，胎色为柔和浅灰黄香灰色，胎质细腻坚密。胎壁极薄，标准厚度仅0.25–0.4cm。

强光侧照胎体边缘，胎骨会透出淡淡的粉红/橘红色晕，这是胎料中微量铜、铁元素天然形成的特征，无法人工完美复刻；轻叩器物，声音清润悠长，兼具木质闷感与轻微金属脆音，不会过于沉闷也不会尖锐刺耳。胎内天然气孔大小不一、随机分布，无人工加工的规整气泡。

2.仿品破绽

现代仿品胎色失控，要么过白、要么过灰黑、要么土黄色刺眼；胎体普遍偏厚，或者刻意做薄导致胎骨发飘；敲击声音要么沉闷发哑，要么尖锐刺耳；胎体要么过于致密毫无气孔，要么人为刻意做疏松、仿出土糠胎，痕迹十分刻意。

（三）釉色：雨过天青，四大标准釉色

1.标准釉色（清凉寺窑考古官方统计）

真品釉色低饱和度、自带天然灰调，朦胧柔和，复刻雨后晴空薄雾质感，不鲜亮、不刺眼。釉色占比排序：天青（主流65%）、粉青、月白（卵青）、少量浅天蓝、浅豆青。

重点避坑：北宋汝窑无翠绿、艳蓝、深湖水青等高饱和艳丽釉色，见到直接排除。

2.釉质手感与光泽

釉面呈似透非透的乳浊玉质感，绝非普通玻璃透亮感；上手抚摸温润细腻，触感如同婴儿肌肤。釉面为内敛酥油宝光，光泽藏于釉内，无刺眼漂浮贼光。釉层厚薄均匀，整体薄于南宋官窑厚釉。口沿釉水自然变薄，微微透出胎骨灰色，不会出现官窑明显厚重紫口。

3.仿品破绽

仿品釉色艳丽刺眼，多见艳蓝、翠绿；釉面玻璃质感极强，通透发飘；上手手感干涩发滑，无温润玉感；多数仿品依靠酸洗去贼光，釉面表层发雾，只有表层哑光，没有古瓷由内而外的深层温润乳浊质感。

（四）开片：蝉翼纹、鱼鳞纹，千年自然老化开片

1.真品开片特征

开片属于胎釉热胀冷缩自然开裂，非人为刻意烧制。纹路深浅分层、粗细错落、疏密无规律；大片裂纹呈倾斜鱼鳞状，细碎细纹为蝉翼纹，裂纹分叉走势如同蟹爪。

关键触感：裂纹下沉于釉面之下，手摸釉面平整光滑，无刮手感。历经千年埋藏与岁月风化，黄褐色、黑褐色沁水沿着裂纹纵深渗入釉层内部，沁色里深外浅、过渡自然。

补充科普：传世汝窑水仙盆存在无开片全品，不开片≠不是汝窑，切勿单一以开片判定真伪。

2.仿品破绽

现代仿品依靠急冷工艺、人工酸洗强制开片，裂纹多为规整网格状，呆板统一；裂纹浮于釉面表层，上手触摸明显割手；人工染料浸泡做旧，脏污、沁色只停留在裂纹开口表层，缝隙深处干净洁白，无纵深老化沁入痕迹。

（五）支钉烧：裹足满釉支烧，汝窑独有的工艺名片

1.真品芝麻钉标准

北宋汝窑通体满釉，底部无釉露胎处仅为细小支钉痕迹，主流支钉数量为3枚、5枚，极少6枚；钉痕极小，直径仅0.2–0.5mm，形态如同白芝麻，边缘经过千年风化圆润光滑；钉痕内部露出正宗香灰胎，深浅自然一致。器物底心微微隆起，支钉分布对称规整，工艺严谨贴合宫廷烧制标准。

2.仿品破绽

仿品支钉粗大臃肿，钉口边缘锋利生硬；支钉数量杂乱无章法；部分仿品刻意打磨钉痕、涂抹泥浆伪装出土老旧；还有大量低端仿品直接垫饼烧造，无满釉支烧核心工艺，一眼可辨。

（六）棕眼、桔皮纹

真品釉面稀疏分布细小自然棕眼，局部带有轻微平缓桔皮皱，分布随机无规律，是高温烧制釉水自然流动形成的原生工艺痕迹。

仿品棕眼密集扎堆，大小完全统一；或是人工酸洗腐蚀做出点状凹坑，分布刻板均匀，人工痕迹一目了然。

（七）传世/出土老化宏观痕迹（辅助参考，不可单独断代）

1) 口沿、底足千年自然磨损，磨损痕迹柔和自然，无现代机器均匀打磨的统一划痕；

2) 出土汝窑开片缝隙、棕眼内部沁色由内而外纵深渗透，老化层次清晰；

3) 千年釉面脱玻老化，整体釉面朦胧失透，光泽温润内敛，无新釉鲜亮刺眼的质感；

4) 重点避坑：胎釉表层析盐不属于老化痕迹，盐水浸泡数月即可人工仿制，仅为埋藏环境带来的盐分沉积物，不能作为任何断代依据。

二、微观科学鉴定（200倍以上光学显微+SEM电镜）

宏观外观可以依靠工艺、酸洗、染色全方位高仿，但是千年微观自然老化痕迹无法人工加速复刻，微观鉴定是汝窑辨伪的最终防线。

（一）釉层气泡：汝窑不可复制的微观指纹

1.真品标准特征

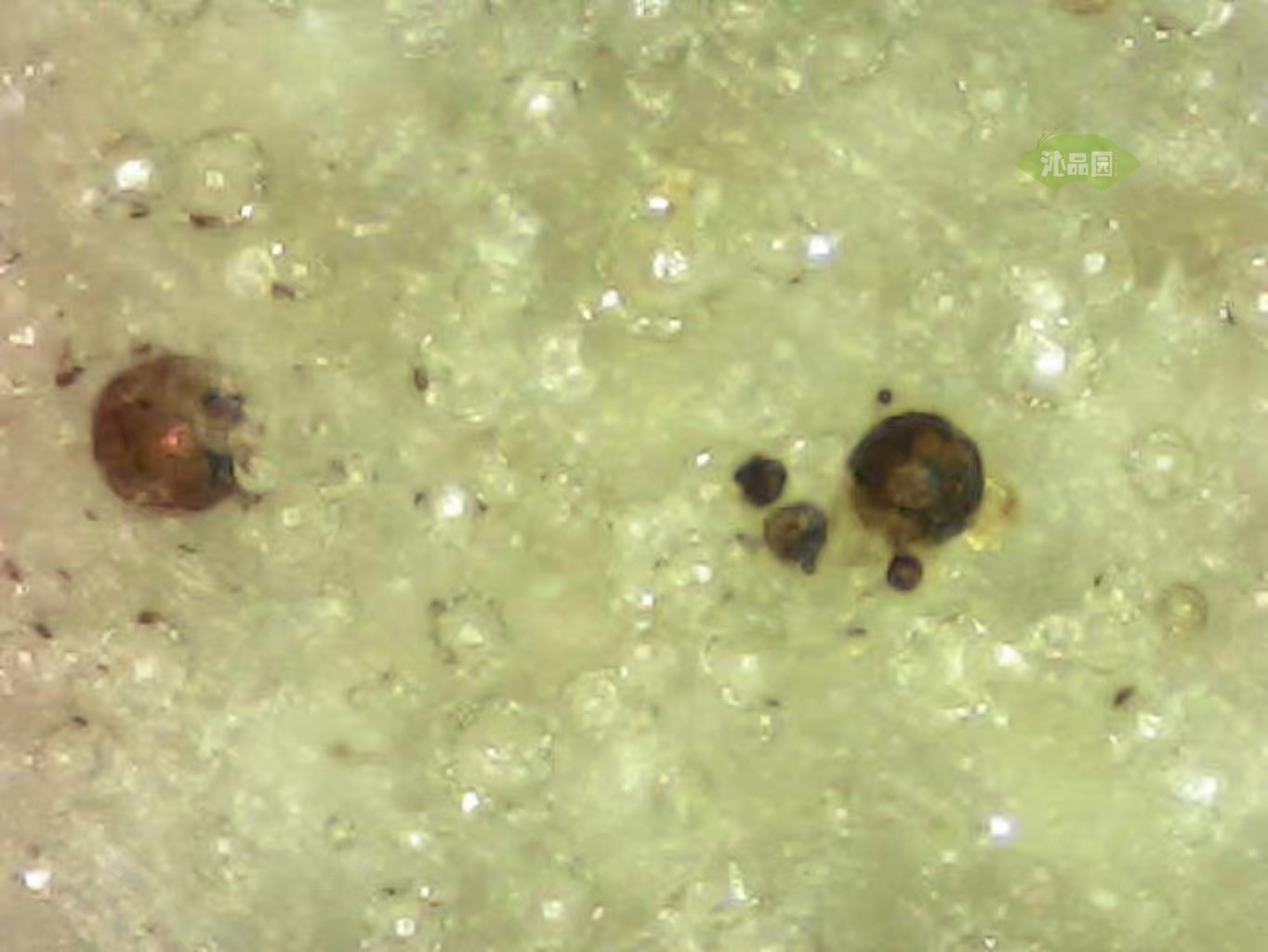

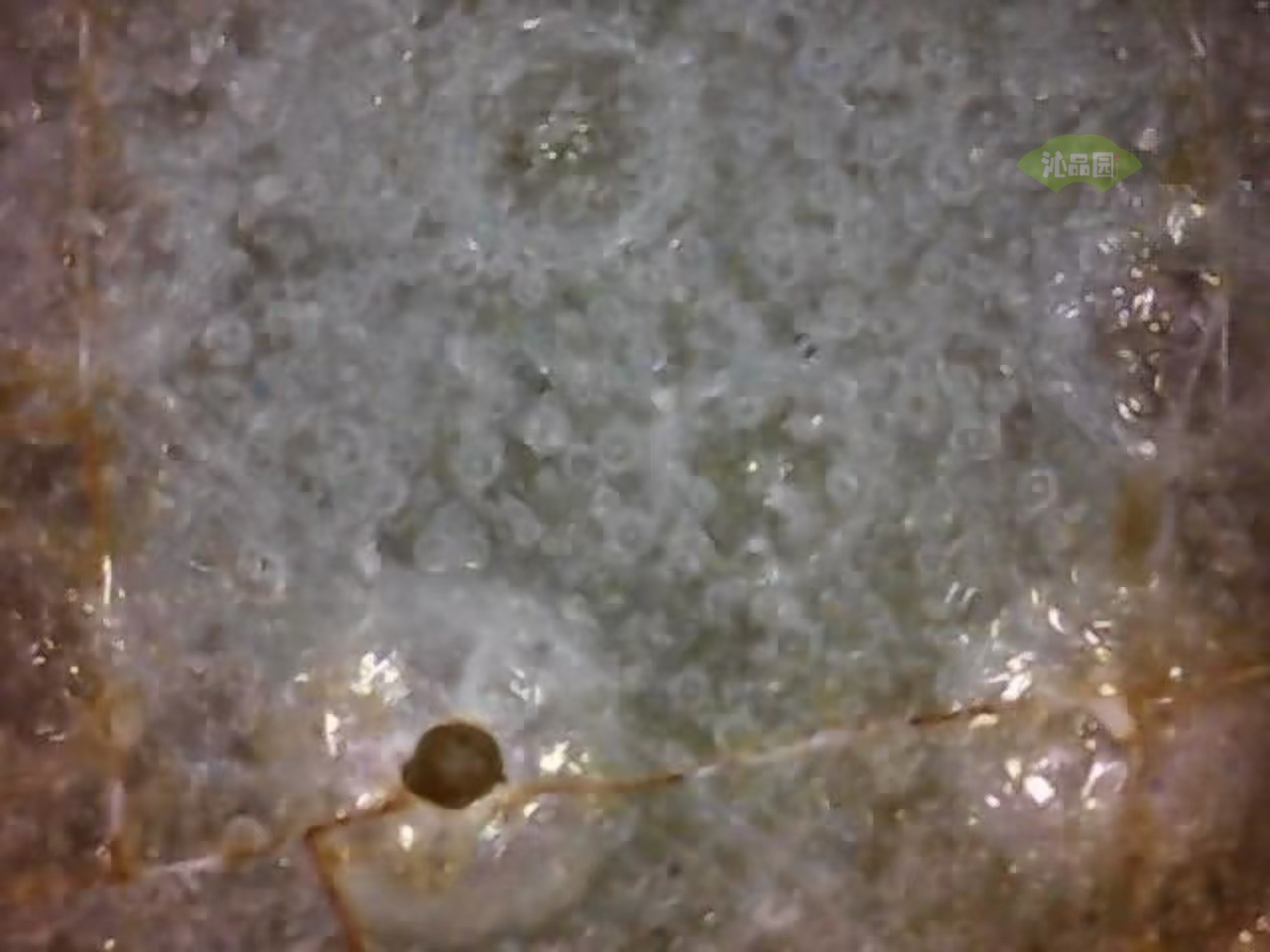

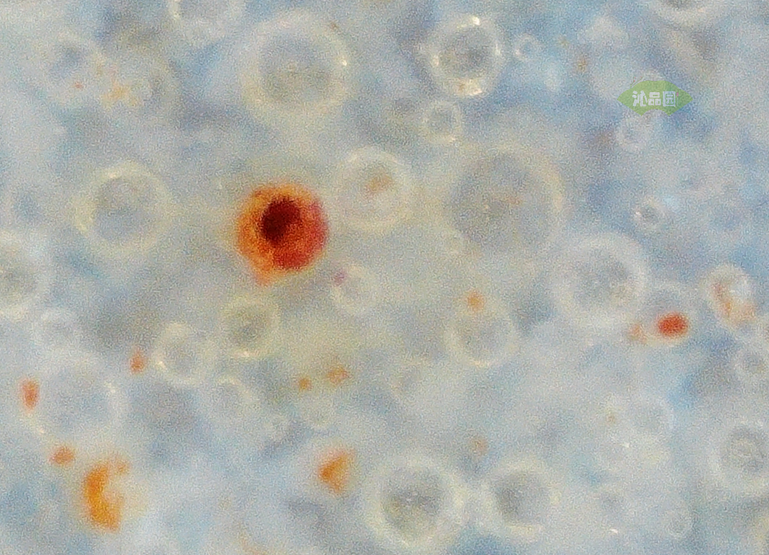

釉的流动十分明显，形状如同流动的棉絮与豆花一般，分布在其中的气泡随处可见，而且气泡的大小差异较大，大者可为小者的几倍乃至数十倍。气泡分布自然，分散在釉层中，气泡外层具较厚的乳白状圈痕。气泡壁历经千年水土弱酸持续溶蚀，形成3层及以上多层同心环形腐蚀带，自带白-黄-褐自然渐变晕圈。同时存在大量自然变色气泡、自然破口气泡；气泡空腔内壁牢牢生长次生析晶微晶。气泡分层规律：胎釉交界釉底层气泡稍多，釉面中层、表层气泡极度稀少。

2.仿品气泡破绽

现代仿品气泡细密扎堆、大小均匀一致，密密麻麻布满整个釉层，完全违背汝窑原生气泡特征；气泡通体透亮干净，无多层环形风化腐蚀；即便人工酸洗做出白圈，也只有单层浅薄白边，无深层老化色差与内部微晶。

（二）深层次生析晶斑（重点断代依据，现代技术无法仿制）

1.真品特征

汝窑釉属于亚稳态硅酸盐玻璃，经过近千年常温缓慢脱玻化反应，釉内游离离子持续析出微晶。晶体只扎根在开片裂隙深处、气泡内壁、胎釉界面三大位置，不会浮于釉面表层。

晶体形态分为放射状、雪花状、树枝状分形微晶，具备完整三层生长梯度：底层纳米晶核→中层微米晶体→表层粗大晶枝；长期埋藏吸附土壤微量元素，形成白-黄-赭褐天然色环。业内俗称鱼子纹、芝麻花白翳结晶斑。晶体扎根釉体内部，清水擦拭、酒精清洗、泡水均无法去除。

同时所有腐蚀线、腐蚀网纹底部，全部密布次生微晶，老化痕迹贯穿釉层。

2.仿品破绽

高仿只能做出表层零散酸洗白点，没有纵深扎根釉体的分层晶簇，无自然树枝状分形结构；市面上很多仿品表面白霜为人工盐水析盐，蒸馏水一擦即可脱落，属于外源盐分，绝非釉体自身老化次生析晶。

（三）釉层脱玻混溶（整体失透雾白层）

真品釉面历经千年离子淋失，表层形成均匀连续的富硅凝胶脱玻雾白层，整体釉面柔和失透，和釉自带的乳浊质感完全融合，从釉面到釉内部存在平缓自然的过渡层次。

仿品依靠酸洗人工雾化，仅仅釉最表层一层发白，釉层内部依旧通透光亮，上下分层割裂，没有千年自然渐变的脱玻过渡层，雾感生硬发假。

（四）胎釉界面过渡层+胎体矿物老化（胎体老化金标准）

1.真品特征

近千年胎釉双向离子固相扩散，形成厚度约0.1mm的钙长石次生微晶过渡带，胎釉分界线模糊虚化，不再清晰锐利，过渡带布满微小次生晶体。

同时胎内矿物出现不可逆老化：长石颗粒边缘完全毛化钝化，表面生长片状绢云母微晶；石英颗粒表面布满天然溶蚀麻坑与细密网状应力微裂纹，矿物老旧痕迹清晰。

2.仿品破绽

新烧仿品胎釉界限笔直清晰，无任何扩散过渡层；胎内长石、石英颗粒棱角锋利、表面光洁如新，无任何自然矿物蚀变痕迹，胎体矿物完全新鲜。

（五）天然蛤蜊光（仅传世长期风化汝窑可见）

汝窑为无铅青瓷，天然蛤蜊光极其微弱，是釉表层纳米级次生硅酸盐薄膜折射形成的分散彩晕，柔和散漫、若隐若现，底层伴随脱玻雾层与次生微晶支撑。

现代仿品蛤蜊光为表面化学镀膜，色彩艳丽刺眼、成片均匀分布，擦拭可轻微变淡，釉内部无任何老化结晶支撑，一眼可辨。

（六）不能用来断代的微观痕迹

以下全部是环境附着或人工做旧痕迹，无论多明显，都不能作为汝窑老化、真伪判定依据：胎釉析盐、表层单一腐蚀白点、气泡单层白圈、人工染色沁、表面浮土污垢。

三、实操综合采信判定逻辑

1. 宏观初筛硬性门槛（任意一条不达标，直接存疑）

1) 器型符合北宋宫廷原版制式，无现代臆造造型；

2) 正宗薄胎香灰胎，强光侧照胎边透出淡粉红晕；

3) 天青系低饱和乳浊釉，宝光内敛，无刺眼贼光；

4) 底部3枚/5枚标准细小芝麻支钉，通体满釉支烧；

5) 开片自然下沉，裂纹内部沁色纵深渗入（无开片水仙盆除外）。

2. 微观终审核心依据（满足2项及以上，即可判定北宋真品）

1) 釉内气泡寥若晨星，大小悬殊，多见多层环形腐蚀变色泡、自然破口气泡；

2) 开片深处、气泡内壁存在扎根釉体的放射树枝状深层次生析晶斑；

3) 胎釉界面模糊虚化，存在天然钙长石扩散微晶过渡带；

4) 胎内长石绢云母化，石英颗粒带有天然溶蚀麻坑与应力微裂纹。

3. 仿品一眼必杀信号（出现任意一条，直接判定现代仿品）

1) 只有表层盐霜、酸洗白点，无深层次生析晶；

2) 釉内气泡细密均匀，无多层环形自然腐蚀；

3) 胎釉分界线清晰锐利，胎内矿物完全新鲜无老化；

4) 釉色艳丽玻璃感强、支钉粗大、器型为宋代无臆造型。

四、一句话牢记汝窑鉴定核心

看汝窑，宏观看制式、香灰胎、乳浊釉、芝麻支钉、自然开片，守住工艺底线；微观看稀疏老化气泡、深层次生析晶、胎釉扩散层、胎体矿物蚀变，守住千年老化底线。

切记：表层盐霜、表面做旧脏污、单层酸洗腐蚀纹，全部都是干扰项；只有胎釉自身不可逆的千年本体老化痕迹，才是辨别北宋汝窑真伪的唯一金标准。
